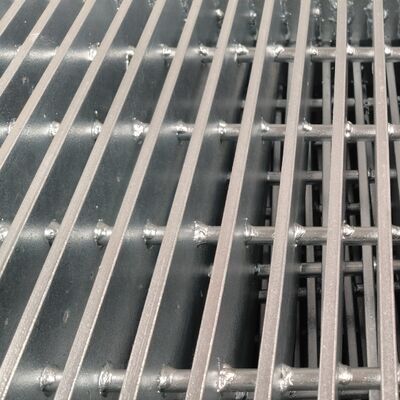

Ağır yüklü endüstriyel senaryolar için 30 ve 40 mm'lik rulman çubuğu pitch ile ağır görevli çelik ızgara

1Özellikler

• rulman çubuğu: Yaygın boyutlar arasında 25×3mm, 25×4mm, 30×5mm, 40×5mm, 50×5mm, 75×10mm vb. bulunur; isteğe bağlı türler düz tip, tırmıklı tip ve I-tiptir. Kayma eğilimli alanlar için tavsiye edilen tırmıklı tip.ABD standart boyutları 1''×3/16' gibi, 1-1/4'×3/16' da mevcuttur.
• Taşıma çubuğu yayılışı: endüstriyel senaryolar için en yaygın tavsiye edilen yayılar olarak 30mm ve 40mm ile 12,5mm ile 60mm arasında bir aralık;60mm pitch madencilik endüstrisi için özel olarak tasarlanmıştır mineral sıçramasını önlemek için.
• Çapraz Çubuk: 5 mm'den 8 mm'ye kadar olan çaplar, yaygın türler olarak kare bükülmüş çubuklar veya yuvarlak çubuklar vardır; çapraz çubuk mesafesi 38 mm, 50 mm, 76 mm veya 100 mm'dir, bunların arasında 50 mm ve 100 mm yaygın olarak kullanılır.
• Toplam Boyutlar: Uzunluk 1m'den 12m'e kadar, genişlik 0,6m'den 1,2m'e kadar özelleştirilebilir (projenin ihtiyaçlarına göre özelleştirilebilir); izin verilen sapma: uzunluk +0/-5mm, genişlik ±5mm;rulman çubuğunun dikey olmaması genişliğinin %10'unu geçmemelidir..

2Malzeme

• Karbon Çelik: Q235B ve Q345B en yaygın olarak kullanılanlardır. Q235B, genel ağır işlevli iç ve dış kuru ortamlar için uygun olan 370-500MPa germe dayanıklılığına ve 235MPa verimlilik dayanıklılığına sahiptir;Q345B'nin 470-630MPa'lık bir germe dayanıklılığı ve 355MPa'lık bir verim dayanıklılığı vardır, Q235B'den% 50 daha fazla yük taşıma kapasitesine sahip, liman terminalleri ve santraller gibi daha zorlu senaryolar için uygundur.
• Paslanmaz çelik: 304 ve 316L. 304 paslanmaz çelik 205MPa'nın germe dayanıklılığına sahiptir, iyi korozyon direncine sahiptir ve orta korozyon ortamlarına uygundur.316L paslanmaz çelik 290MPa'nın germe dayanıklılığına sahiptirAsit, alkali ve tuz korozyona karşı mükemmel dayanıklılık, kimyasal tesisler ve kıyı bölgeleri gibi zorlu ortamlar için uygundur.Korosif senaryolarda 15 yıllık bakımsız çalışmaya ulaşmak.
• Düşük alaşımlı çelik: Yüksek dayanıklı düşük alaşımlı çelik, optimize edilmiş yapı tasarımı yoluyla yerel basınç dayanıklılığını önemli ölçüde artırabilen aşırı ağır yük senaryoları için isteğe bağlıdır.

3Renk.

• Sıcak Dip Galvanizing: Varsayılan renk gümüş beyaz, açık gri veya açık sarıdır; pasifleştirme işleminden sonra mavi-yeşil, siyah veya sarı gibi renkler elde edilebilir,Mükemmel hava dayanıklılığı ve korozyon dayanıklılığına sahiptir, açık hava belediye projeleri, köprüler ve sanayi tesisleri için uygundur.
• Toz kaplama/boyamak: Endüstriyel tarzı koyu gri, siyah, ticari tarzı açık mavi, açık beyaz,ve özel alanlar için kırmızı ve sarı gibi uyarı renkleriAçık hava senaryoları soluma dayanıklı ve yaşlanmaya karşı kaplamalar kullanırken, iç mekan senaryoları dekorasyon tarzına göre özelleştirilebilir.
• Paslanmaz Çelik Doğal Renk: Gümüş beyaz metal parlaklık, ek yüzey işleme gerek yok,Temiz ve korozyona dayanıklı performans gerektiren yüksek kaliteli ticari veya gıda işleme alanları için uygundur.

4Uygulama

• Endüstriyel Alanlar: Petrokimya tesisleri, elektrik santralleri, madencilik alanları, otomobil üretim tesisleri, lojistik depoları vb., endüstriyel platformlar, bakım yolları olarak kullanılır,Ekipman destek platformları, hendek kapakları ve ağır makine çalışma alanları, çatal kaldırıcılar, vinçler ve diğer ekipmanların dinamik yüklerini taşıyabilir.
• Belediye Mühendisliği: Güçler, geçitler, yaya geçitleri, drenaj hendekleri, otoparklar vb., zemin levhaları, drenaj kapakları ve merdiven basamakları olarak kullanılır,Çıplaklığa ve korozyona karşı dayanıklı bir performansla dışarıdaki sert ortamlara adapte olmak için.
• Özel Senaryolar: Liman terminalleri, kıyı bölgeleri, kimyasal korozyon alanları, yüksek sıcaklıklı atölyeler vb.Ekstrem koşullarda istikrarlı performans sağlamak için çevresel özelliklere göre özelleştirilmiş.

5. Anahtar parametreler

• Yük Taşıma Kapasitesi: Statik yük kapasitesi ağır iş tipi için 1000kg/m2 ile 2000kg/m2 arasında ve ekstra ağır tip için 2000kg/m2'den fazladır; eşit dağıtılmış yük (UDL) ≥5kN/m2,yoğun yük (CL) ≥20kN, dinamik yük, ek bir% 20-30% güvenlik marjını gerektirir; Ağır görev sınıfının (B sınıfı) maksimum yayılması CL ≥30kN ile 1.5m'ye ulaşabilir.
• Korozyona Direnci: Sıcak daldırma galvanize kaplama kalınlığı ≥80μm, korozyona direnci ömrü genel ortamda ≥15 yıl; 316L paslanmaz çelik, asit bazlı korozyona uzun süre dayanabilir;pasifleştirme tedavisi galvanizli ürünlerin korozyon direncini daha da artırabilir.
• Kaynak Standartı: Otomatik kaynak işlemini benimser, kaynak gücü temel metalin% ≥90'ıdır, çatlaklar ve gözenekler gibi kaynak kusurları yoktur; çapraz çubuk yüzeyi rulman çubuğu yüzeyini 1 mm'den fazla geçmemelidir,ve çapraz çubuğun iki ucu ızgara yan yüzeyini 2 mm'den fazla geçmemelidir..
• Yürütme Standartları: GB/T 700 (Çin), ASTM A36/A123 (ABD), EN 10025/EN 1090 (AB), AS 1657 (Avustralya), YB/T 4001.1-2007 (Çin çelik ızgara standardı).
• Ağırlık: Malzeme yoğunluğuna ve yapısal boyutuna göre hesaplanır, genellikle 30-100kg / m2, spesifik ağırlık özelliklere göre özelleştirilebilir.
